Name: CELSA Aufsteckstromwandler ALO(-E) 6040
Brand: CELSA Messgeräte GmbH
SKU: 70142-1110-2000
Price: 38.94 EUR
Availability: InStock

Aufsteckstromwandler

Aufsteck- / Wickelstromwandler

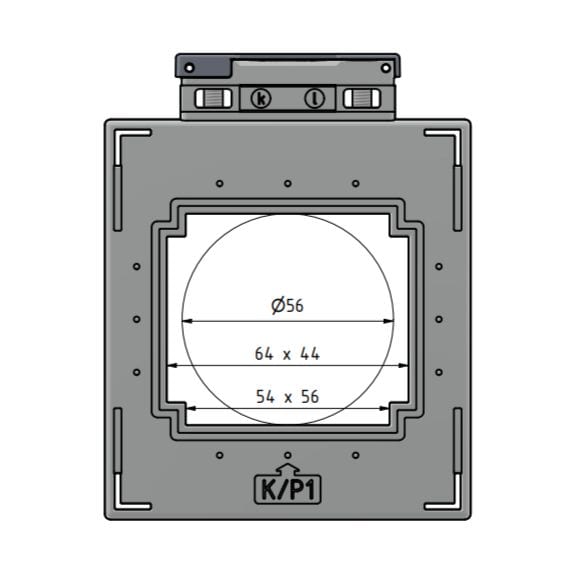

Primärschienen Öffnung

Primary rail opening

Rundleiter Öffnung

Round conductor opening

12 x 2

15 x 2

15 x 3

20 x 2

20 x 3

20 x 5

20 x 10

25 x 3

25 x 5

30 x 3

30 x 5

30 x 10

30 x 15

40 x 3

40 x 5

40 x 10

40 x 12

50 x 5

50 x 10

50 x 12

60 x 5

60 x 10

60 x 12

2 x 30 x 10

3 x 30 x 10

4 x 30 x 10

2 x 40 x 10

3 x 40 x 10

4 x 40 x 10

2 x 50 x 10

3 x 50 x 10

2 x 60 x 10

Primärschiene

Primary rail

Primärschienen (mehrfach)

Primary rails (multiple)

Rundleiter

Round conductor

2u184ijcdf

Primaerschienen Oeffnung

f07baha5ok

Rundleiter Oeffnung

<ul>
  <li>Dieser clamp-on current transformer is typically used for new system installations to be used, as the circuit must be interrupted</li>
  <li>Kurzschließen des current transformers bei geöffneter Sekundärklemmenabdeckung</li>
  <li>More cost-effective cable routing and lower power losses by eliminating the transformer disconnect terminal</li>

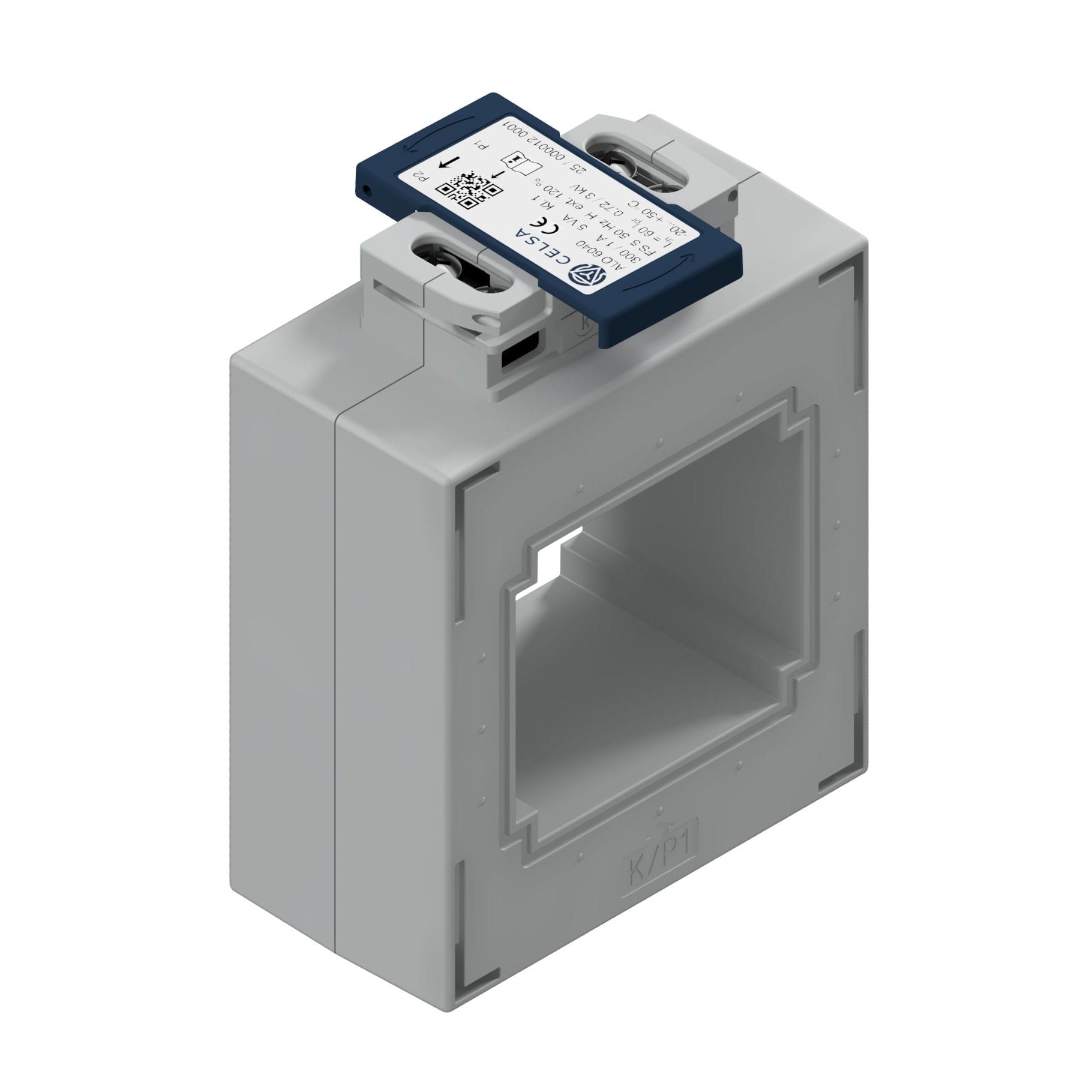

  <li>Easy handling thanks to rotatable and sealable secondary terminal cover</li>

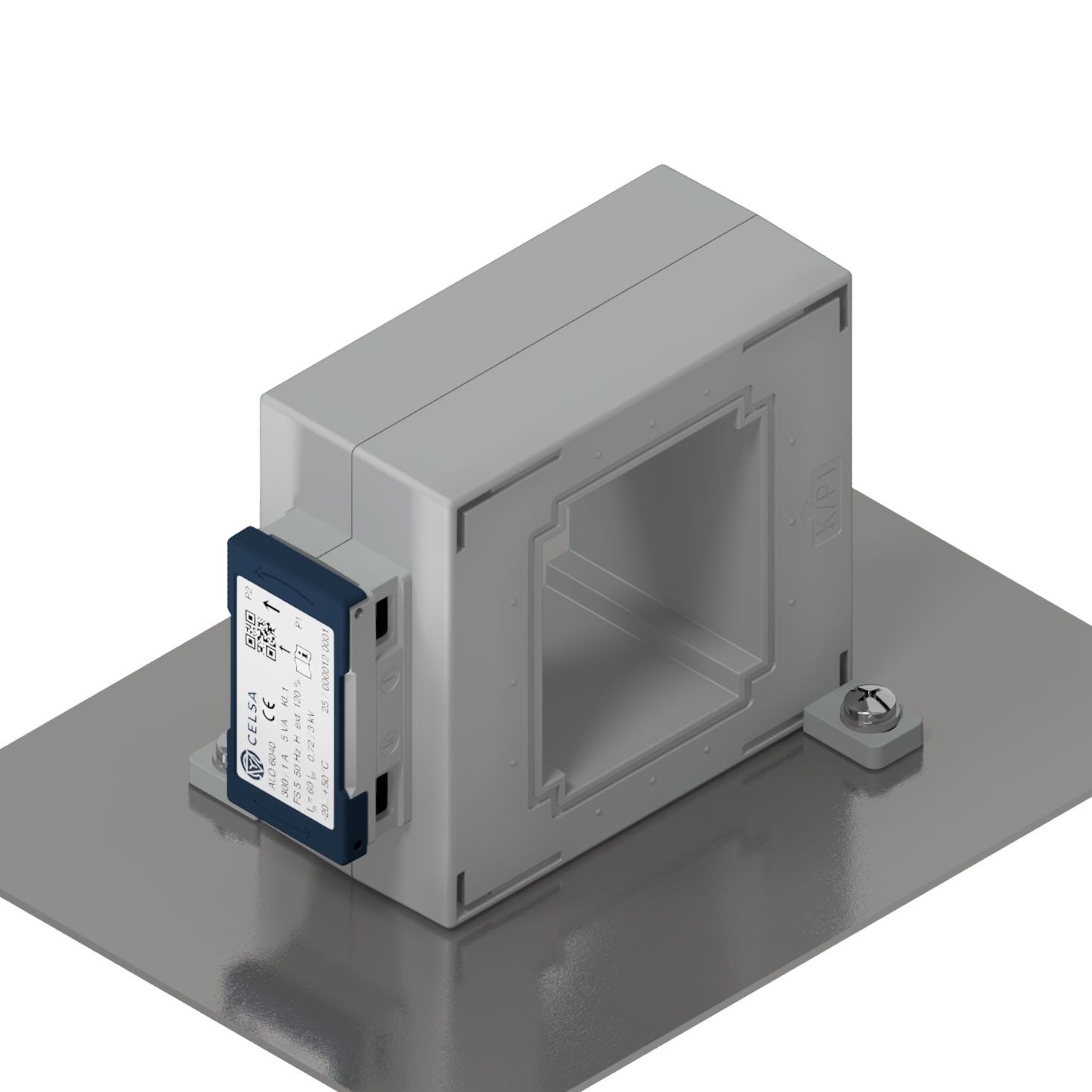

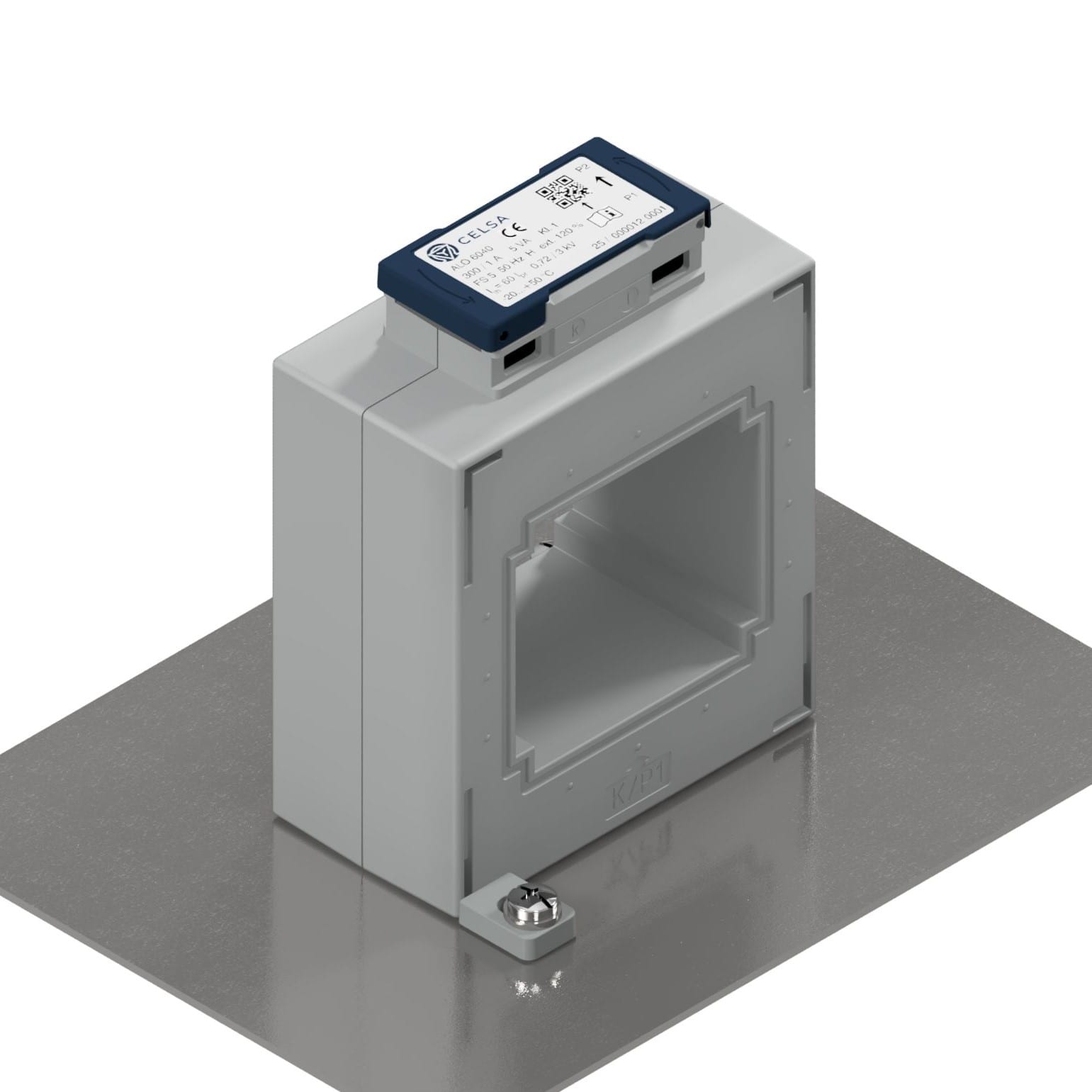

  <li>Bottom and side mounting</li>
  <li>Most cost-effective and common variant</li>

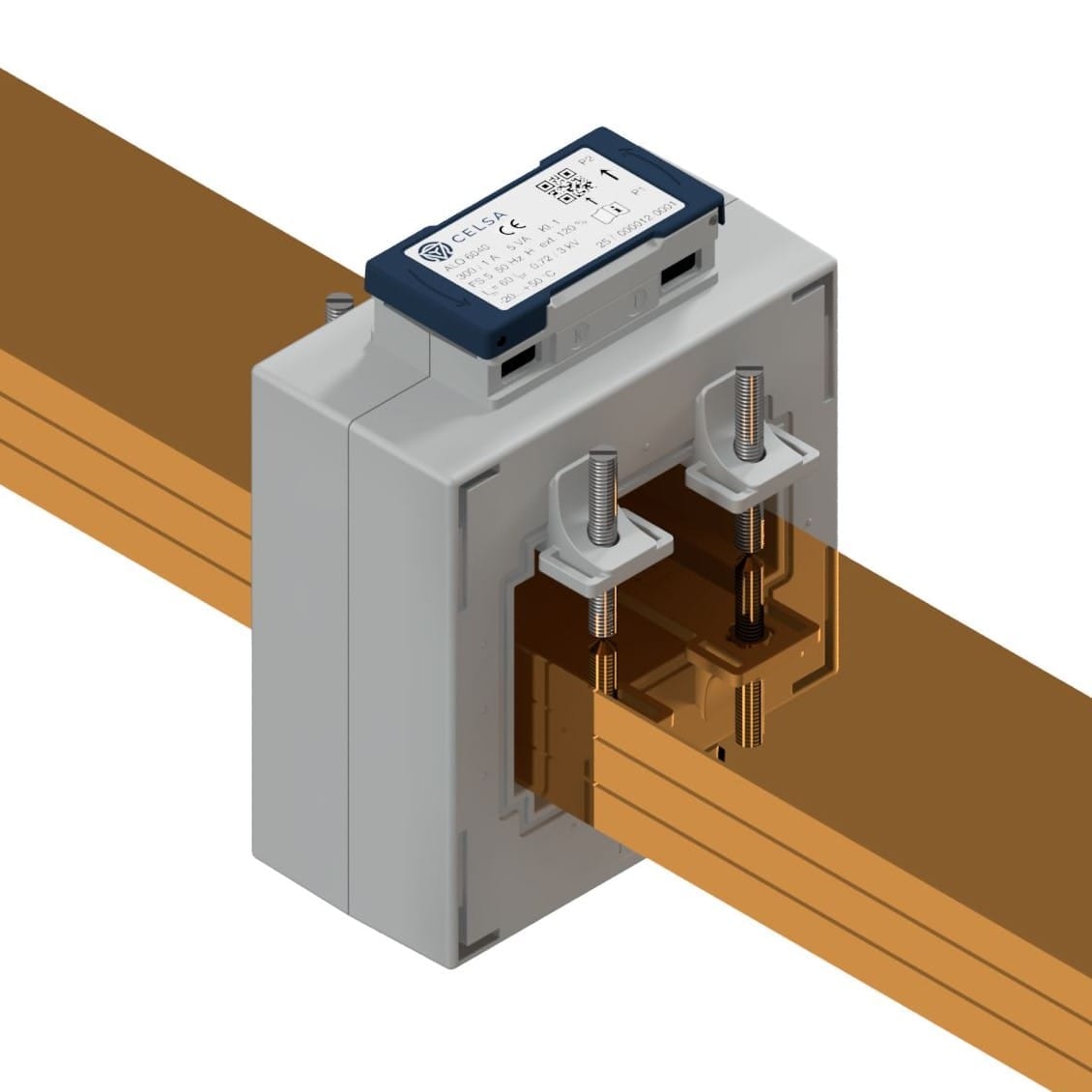

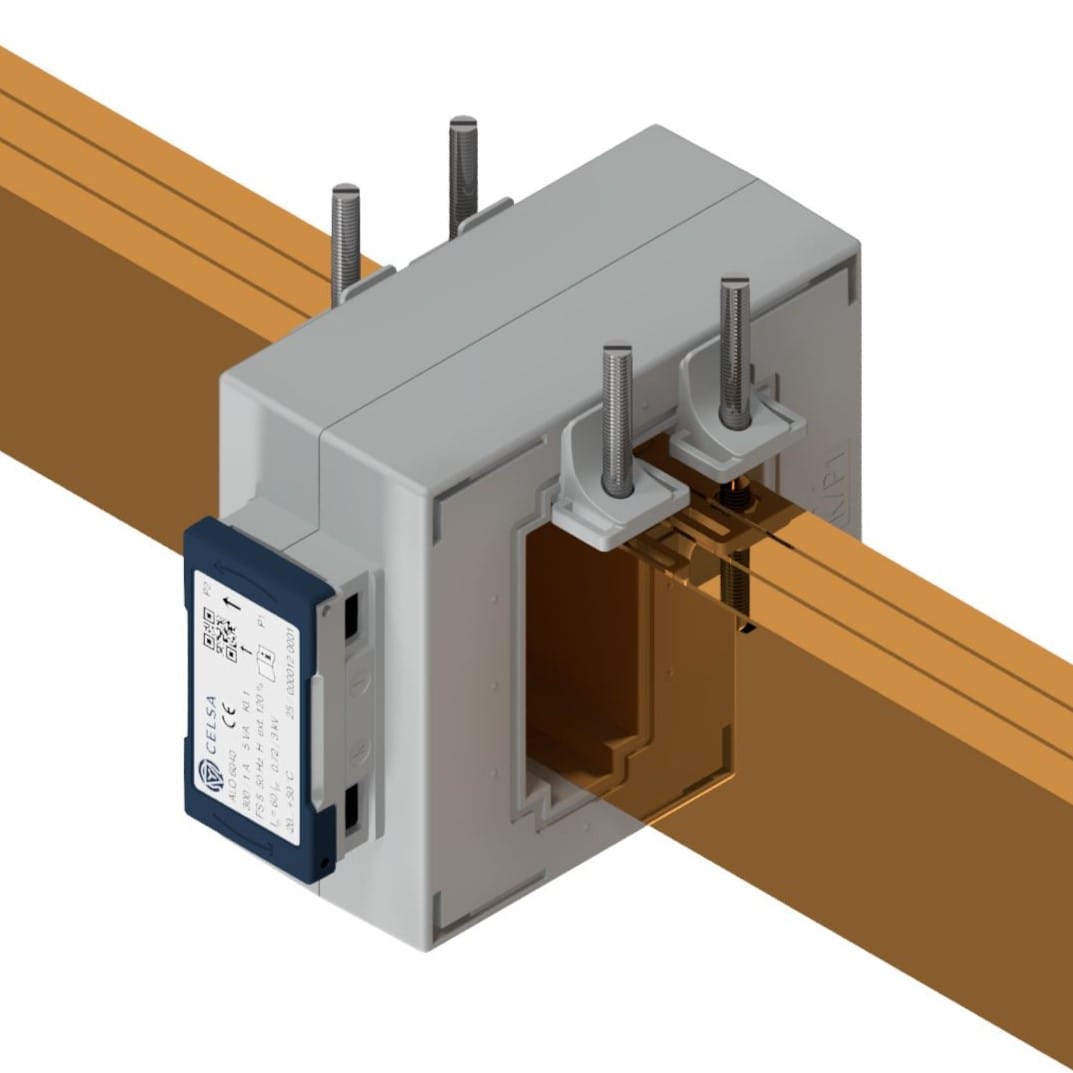

  <li>Simply place the transformer on the primary conductor (no complex wiring required)</li>
  <li>Currently one of the most compact designs on the market, making it ideal for control cabinets</li>
  <li>Further applications include machinery and plant engineering</li>
</ul>

ALO 6040

loilm4ncla

v5cmtfeqfn

u3q1oh8h7q

<ul>
  <li>Dieser Aufsteckstromwandler kommt meist bei Neuerrichtung von Anlagen zum Einsatz, da der Stromkreis hier unterbrochen werden muss</li>
  <li>Kurzschließen des Stromwandlers bei geöffneter Sekundärklemmenabdeckung</li>
  <li>Günstigere Kabelführung und geringere Verlustleistung durch Einsparung der Wandlertrennklemme</li>
  <li>Einfache Handhabung durch dreh- und plombierbare Sekundärklemmenabdeckung</li>
  <li>Boden- und Seitenmontage</li>
  <li>Kostengünstigste und gängigste Variante</li>
  <li>Wandler einfach auf den Primärleiter stecken (müssen nicht aufwändig verdrahtet werden)</li>
  <li>Derzeit kompakteste Bauweise auf dem Markt, dadurch wunderbar für den Schaltschrank geeignet</li>
  <li>Weitere Einsatzgebiete sind der Maschinen- und Anlagenbau</li>
</ul>

Datenblatt

Datasheet

Datenblatt-ALO-E

Datasheet-ALO-E

Bedienungsanleitung

Operating instructions

STEP-Datei

STEP file

Bohrbilder

Drilling templates

ALO(-E) 6040

ALO-E 6040

200/5A 2VA Kl. 0.5

200/5A 1VA Kl. 0.5

250/5A 1VA Kl. 0.5

300/1A 1.5VA Kl. 0.5

300/1A 2.5VA Kl. 0.5 S

300/5A 1.5VA Kl. 0.5

300/1A 2.5VA Kl. 0.5

250/1A 1.5VA Kl. 0.5

250/1A 2.5VA Kl. 0.5

250/1A 2VA Kl. 0.5

300/1A 1VA Kl. 0.5

400/1A 2.5VA Kl. 0.5

400/1A 2.5VA Kl. 0.5 S

400/1A 1VA Kl. 0.5 S

400/1A 5VA Kl. 0.5 S

400/5A 2.5VA Kl. 0.5

400/5A 2.5VA Kl. 0.5 S

400/5A 5VA Kl. 0.5

400/5A 1VA Kl. 0.2

400/1A 5VA Kl. 0.5

400/5A 1VA Kl. 0.5 S

500/1A 1.5VA Kl. 0.2

500/1A 1VA Kl. 0.5

500/1A 5VA Kl. 0.2

500/1A 2VA Kl. 0.5 S

500/5A 1.5VA Kl. 0.2

500/5A 2.5VA Kl. 0.5

500/5A 2.5VA Kl. 0.5 S

500/5A 5VA Kl. 0.2

500/5A 1VA Kl. 0.5 S

500/5A 1VA Kl. 0.5

600/1A 1.5VA Kl. 0.5 S

600/1A 1.5VA Kl. 0.5

600/1A 1.5VA Kl. 0.2

500/5A 2VA Kl. 0.5 S

600/1A 5VA Kl. 0.5 S

600/5A 2.5VA Kl. 0.5 S

750/1A 10VA Kl. 0.2

600/5A 15VA Kl. 0.5

750/1A 2VA Kl. 0.2

750/1A 1VA Kl. 0.2 S

600/5A 2.5VA Kl. 0.2

600/5A 2.5VA Kl. 0.5

750/1A 1.5VA Kl. 0.2

600/5A 5VA Kl. 0.5

600/5A 10VA Kl. 0.5 S

750/1A 2.5VA Kl. 0.2

750/1A 5VA Kl. 0.5

750/1A 5VA Kl. 0.2 S

750/1A 10VA Kl. 0.5

750/1A 2.5VA Kl. 0.5 S

750/1A 5VA Kl. 0.2

750/1A 2.5VA Kl. 0.2 S

750/1A 1VA Kl. 0.5 S

750/5A 2.5VA Kl. 0.2 S

750/1A 5VA Kl. 0.5 S

750/1A 1.5VA Kl. 0.2 S

750/1A 2.5VA Kl. 0.5

750/1A 10VA Kl. 0.5 S

750/1A 1.5VA Kl. 0.5 S

750/5A 5VA Kl. 0.2

750/5A 2.5VA Kl. 0.5

750/5A 1VA Kl. 0.5 S

750/5A 15VA Kl. 0.5

750/5A 5VA Kl. 0.5 S

800/1A 2.5VA Kl. 0.2

800/1A 5VA Kl. 0.2 S

750/5A 10VA Kl. 0.5

750/5A 1.5VA Kl. 0.5

800/1A 10VA Kl. 0.2

750/5A 2.5VA Kl. 0.5 S

800/1A 1VA Kl. 0.2

750/5A 1.5VA Kl. 0.5 S

750/5A 15VA Kl. 0.5 S

800/1A 5VA Kl. 0.5

800/1A 5VA Kl. 0.5 S

800/1A 1VA Kl. 0.5 S

800/1A 2VA Kl. 0.2

800/1A 2.5VA Kl. 0.2 S

800/5A 2.5VA Kl. 0.2

800/5A 5VA Kl. 0.5 S

800/5A 2.5VA Kl. 0.5 S

1000/1A 1.5VA Kl. 0.5

1000/1A 5VA Kl. 0.5

1000/1A 5VA Kl. 0.2 S

1000/1A 5VA Kl. 0.5 S

1000/5A 2.5VA Kl. 0.5

1000/5A 1.5VA Kl. 0.5 S

1000/5A 5VA Kl. 0.5

1250/1A 1VA Kl. 0.2

1250/1A 15VA Kl. 0.2

1250/1A 15VA Kl. 0.2 S

1250/1A 5VA Kl. 0.2 S

1250/1A 2.5VA Kl. 0.5

1250/1A 15VA Kl. 0.5 S

1250/1A 5VA Kl. 0.5

1250/1A 2.5VA Kl. 0.5 S

1250/1A 15VA Kl. 0.5

1250/5A 2.5VA Kl. 0.2

1250/5A 10VA Kl. 0.2

ALO(-E) 6040Aufsteckstromwandler

ALO(-E) 6040
Aufsteckstromwandler
