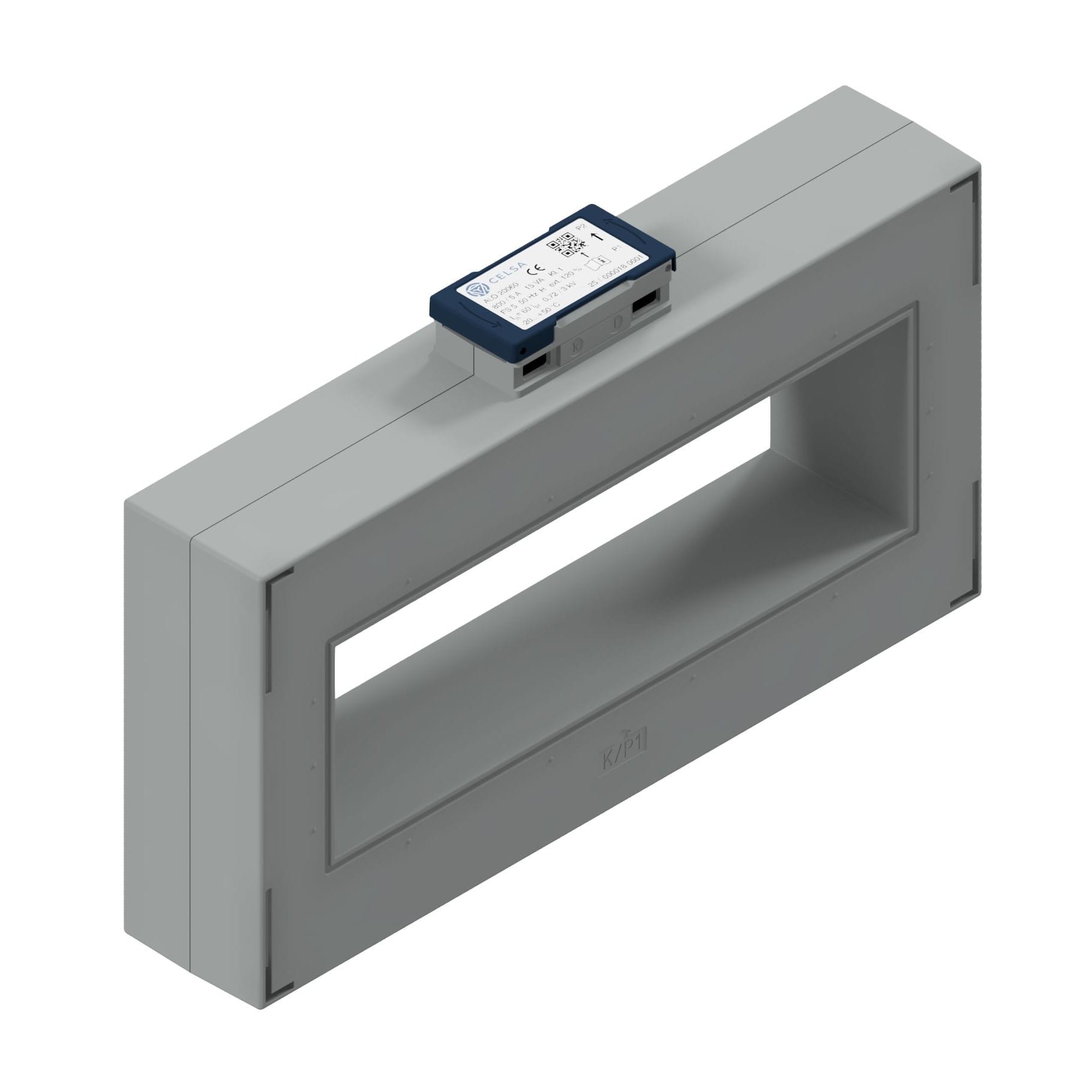

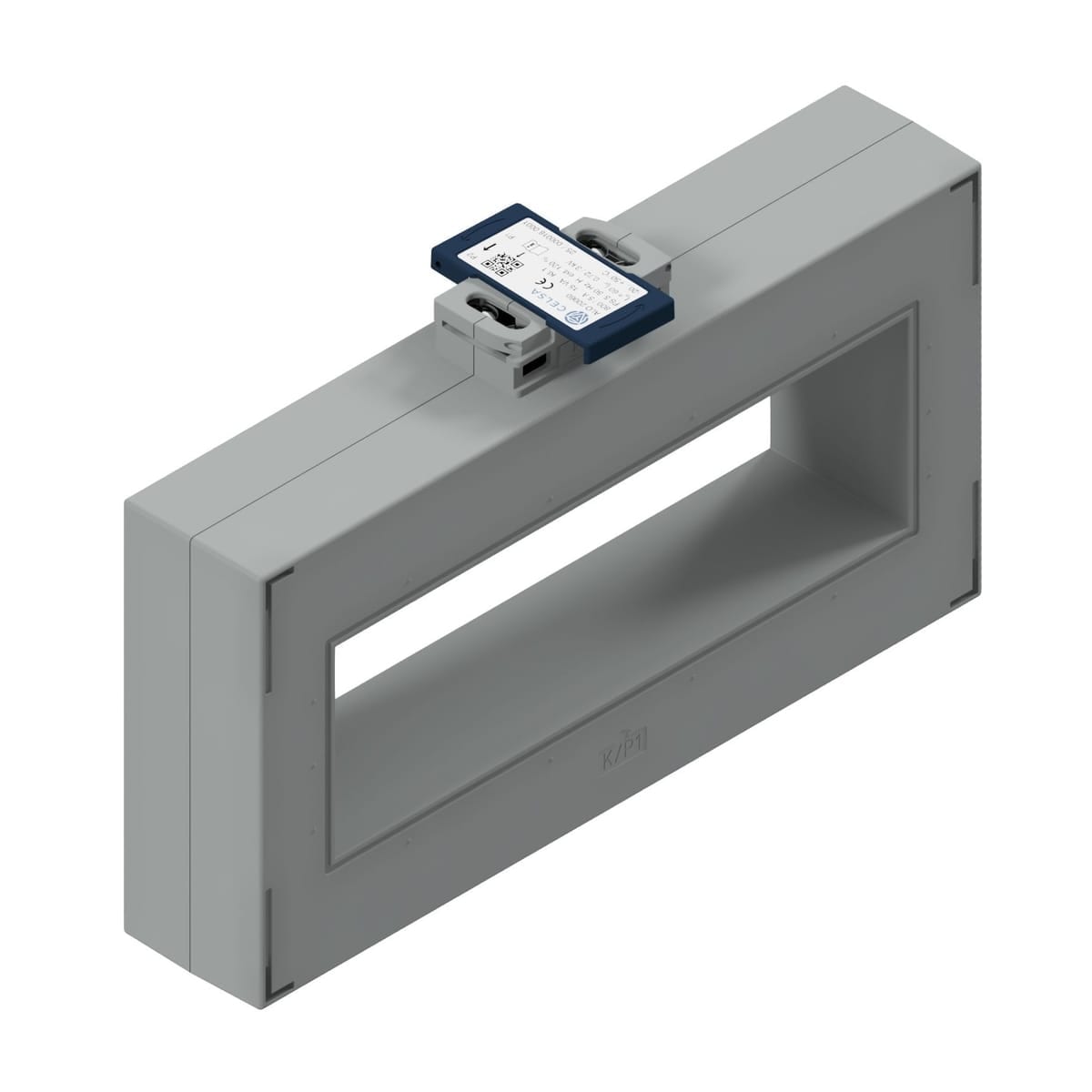

Name: CELSA Aufsteckstromwandler ALO(-E) 20060
Brand: CELSA Messgeräte GmbH
SKU: 70142-1719-1000
Price: 219.82 EUR
Availability: InStock

Aufsteckstromwandler

Aufsteck- / Wickelstromwandler

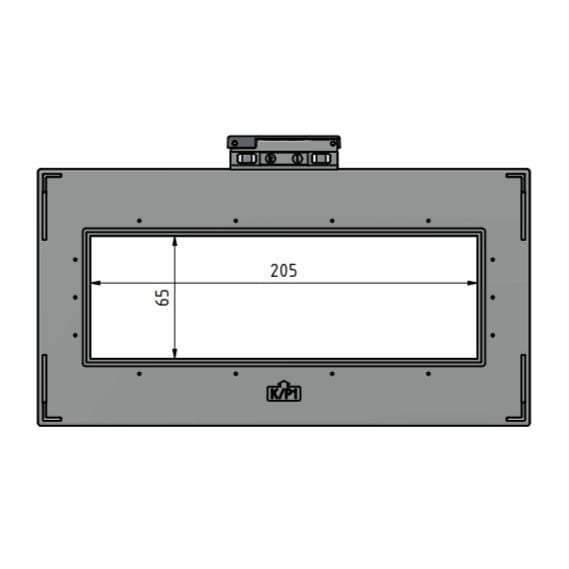

Primärschienen Öffnung

Primary rail opening

12 x 2

15 x 2

15 x 3

20 x 2

20 x 3

20 x 5

20 x 10

25 x 3

25 x 5

30 x 3

30 x 5

30 x 10

30 x 15

40 x 3

40 x 5

40 x 10

40 x 12

50 x 5

50 x 10

50 x 12

60 x 5

60 x 10

60 x 12

80 x 5

80 x 10

80 x 12

100 x 5

100 x 10

120 x 10

160 x 10

200 x 10

2 x 30 x 10

3 x 30 x 10

4 x 30 x 10

2 x 40 x 10

3 x 40 x 10

4 x 40 x 10

2 x 50 x 10

3 x 50 x 10

4 x 50 x 10

2 x 60 x 10

3 x 60 x 10

4 x 60 x 10

2 x 80 x 10

3 x 80 x 10

4 x 80 x 10

2 x 100 x 10

3 x 100 x 10

4 x 100 x 10

2 x 120 x 10

3 x 120 x 10

4 x 120 x 10

2 x 160 x 10

3 x 160 x 10

4 x 160 x 10

2 x 200 x 10

3 x 200 x 10

4 x 200 x 10

Primärschiene

Primary rail

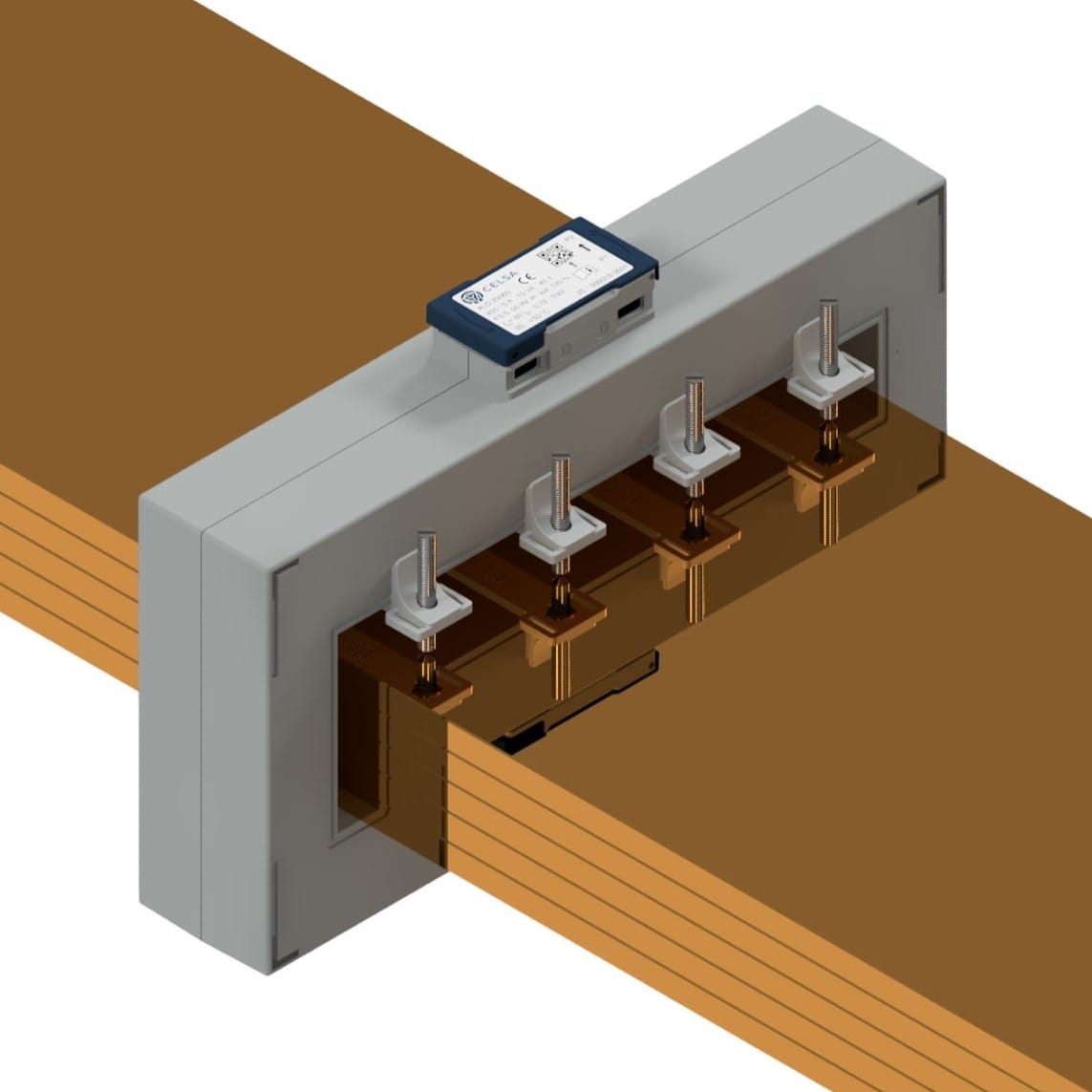

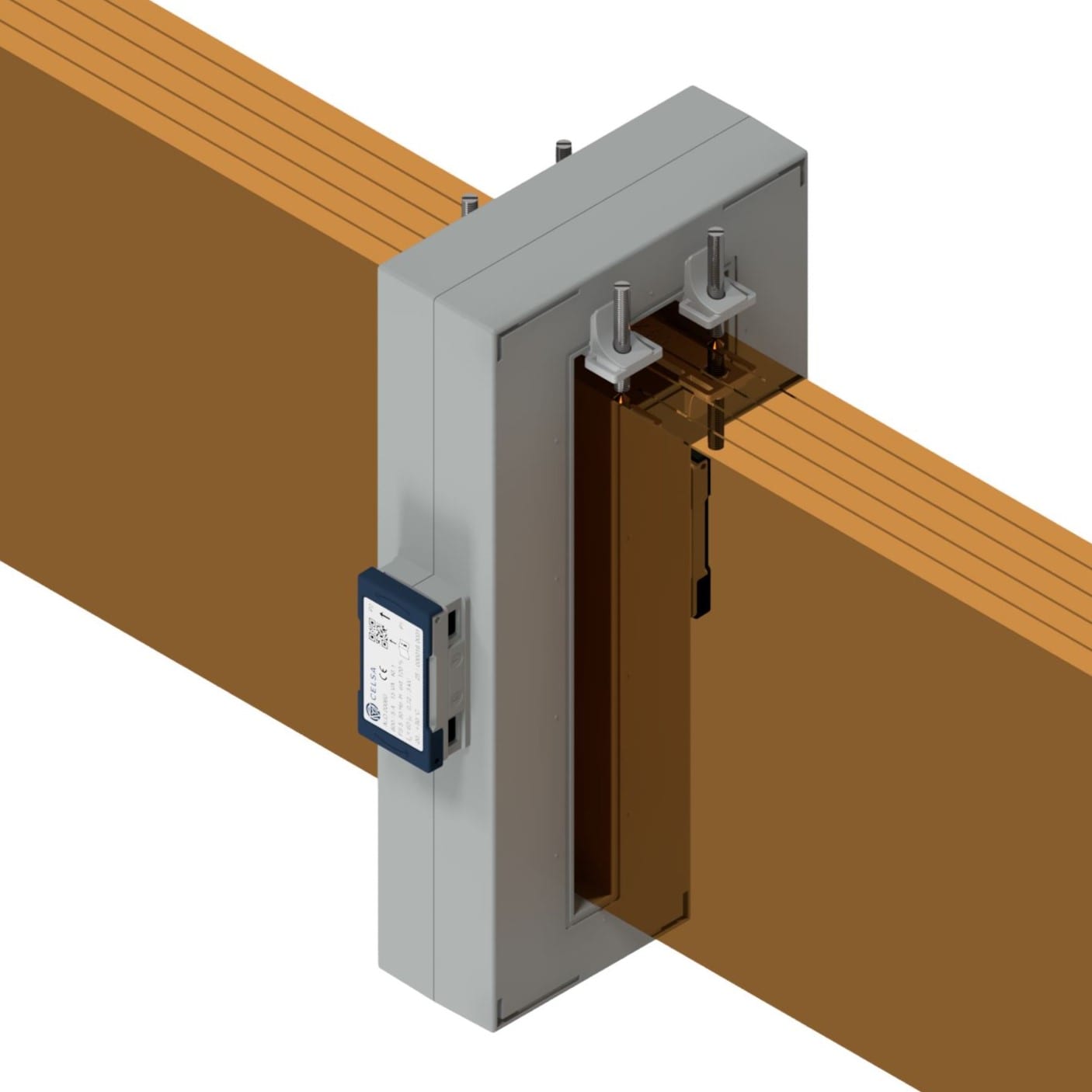

Primärschienen (mehrfach)

Primary rails (multiple)

q632mpn5km

Primaerschienen Oeffnung

<ul>
  <li>Dieser clamp-on current transformer is typically used for new system installations to be used, as the circuit must be interrupted</li>
  <li>Kurzschließen des current transformers bei geöffneter Sekundärklemmenabdeckung</li>
  <li>More cost-effective cable routing and lower power losses by eliminating the transformer disconnect terminal</li>
  <li>Easy handling thanks to rotatable and sealable secondary terminal cover</li>

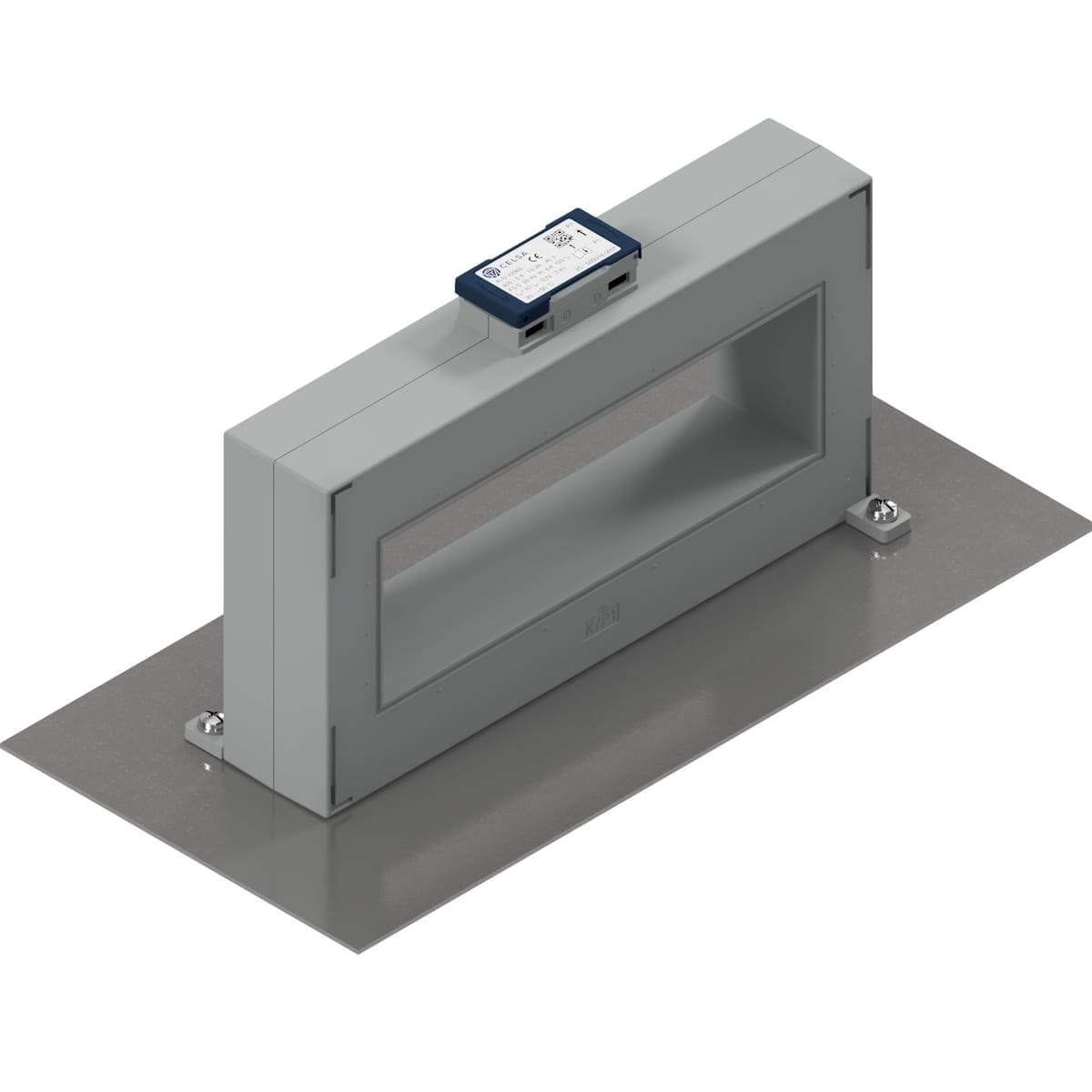

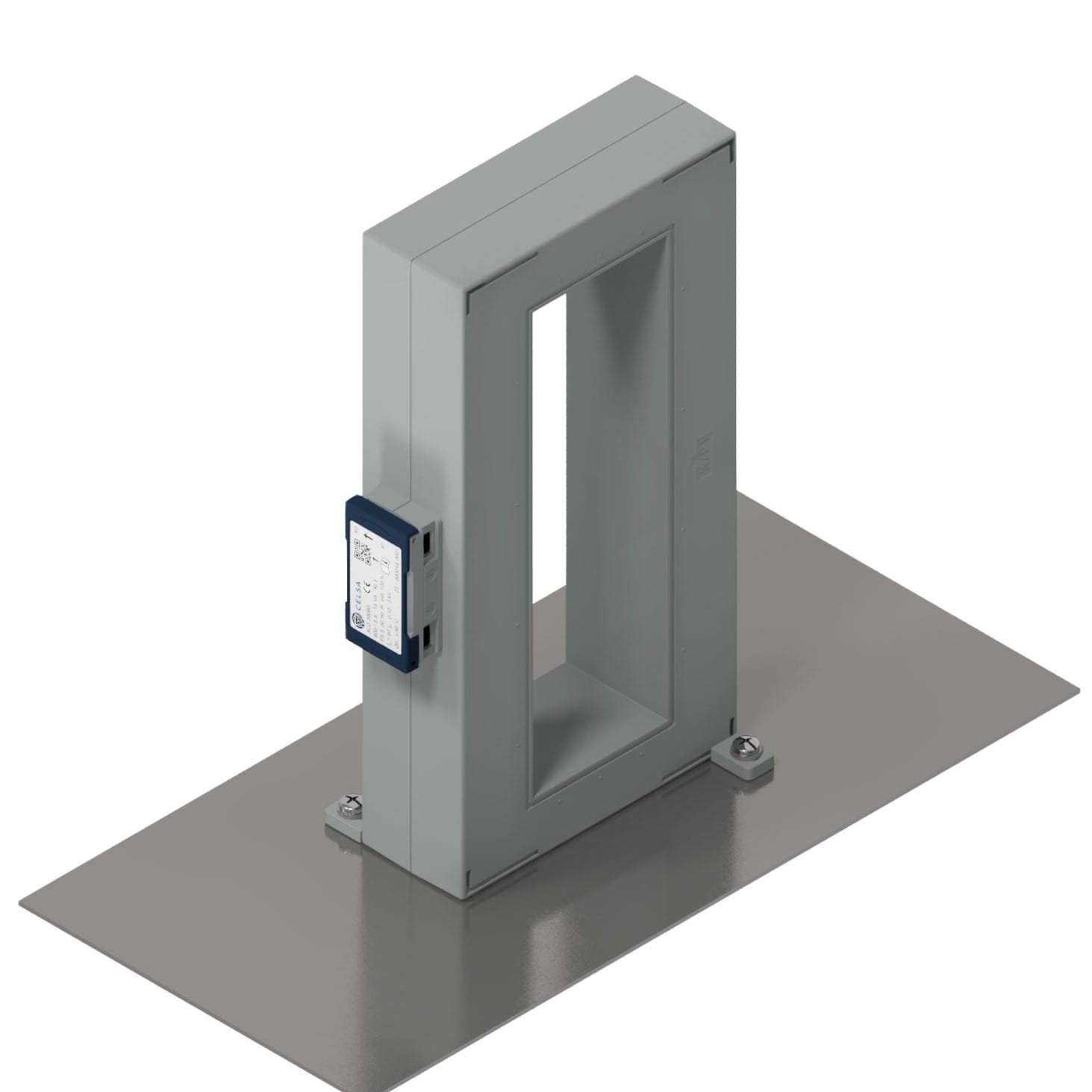

  <li>Bottom and side mounting</li>
  <li>Most cost-effective and common variant</li>
  <li>Simply place the transformer on the primary conductor (no complex wiring required)</li>
  <li>Currently one of the most compact designs on the market, making it ideal for control cabinets</li>
  <li>Further applications include machinery and plant engineering</li>
</ul>

ALO 20060

jau9h78c4p

0h1rn80cjd

<ul>
  <li>Dieser Aufsteckstromwandler kommt meist bei Neuerrichtung von Anlagen zum Einsatz, da der Stromkreis hier unterbrochen werden muss</li>
  <li>Kurzschließen des Stromwandlers bei geöffneter Sekundärklemmenabdeckung</li>
  <li>Günstigere Kabelführung und geringere Verlustleistung durch Einsparung der Wandlertrennklemme</li>
  <li>Einfache Handhabung durch dreh- und plombierbare Sekundärklemmenabdeckung</li>
  <li>Boden- und Seitenmontage</li>
  <li>Kostengünstigste und gängigste Variante</li>
  <li>Wandler einfach auf den Primärleiter stecken (müssen nicht aufwändig verdrahtet werden)</li>
  <li>Derzeit kompakteste Bauweise auf dem Markt, dadurch wunderbar für den Schaltschrank geeignet</li>
  <li>Weitere Einsatzgebiete sind der Maschinen- und Anlagenbau</li>
</ul>

Datenblatt

Datasheet

Datenblatt-ALO-E

Datasheet-ALO-E

Bedienungsanleitung

Operating instructions

STEP-Datei

STEP file

Bohrbilder

Drilling templates

ALO(-E) 20060

1000/5A 5VA Kl. 1

1000/5A 5VA Kl. 0.5

2000/333A 0VA Kl. 0.5

800/333A 0VA Kl. 0.5

800/1A 5VA Kl. 0.5

1500/5A 2.5VA Kl. 1

1500/5A 10VA Kl. 0.5

1600/1A 5VA Kl. 0.5

1600/5A 10VA Kl. 1

1250/1A 15VA Kl. 1

1500/333A 0VA Kl. 0.5

3000/1A 5VA Kl. 1

3000/1A 2.5VA Kl. 0.5

3000/1A 15VA Kl. 0.5

1250/1A 10VA Kl. 1

1250/5A 2.5VA Kl. 0.5

1500/5A 5VA Kl. 1

2500/1A 5VA Kl. 1

2500/1A 15VA Kl. 0.5

2000/1A 20VA Kl. 1

1600/1A 20VA Kl. 1

2500/1A 10VA Kl. 0.5

2500/1A 15VA Kl. 1

4000/1A 20VA Kl. 1

5000/1A 5VA Kl. 1

5000/5A 5VA Kl. 0.5

6000/1A 5VA Kl. 1

6000/5A 5VA Kl. 0.5

3000/5A 10VA Kl. 0.5

6000/5A 10VA Kl. 0.5

4000/5A 2.5VA Kl. 0.5

4000/5A 15VA Kl. 0.5

800/1A 5VA Kl. 1

1000/1A 10VA Kl. 0.5

1250/333A 0VA Kl. 0.5

1000/1A 10VA Kl. 1

1250/1A 15VA Kl. 0.5

1000/5A 15VA Kl. 0.5

1500/1A 5VA Kl. 0.5

1500/1A 20VA Kl. 1

2000/1A 5VA Kl. 0.5

1600/5A 2.5VA Kl. 0.5

2500/1A 20VA Kl. 1

1600/5A 15VA Kl. 0.5

2000/5A 5VA Kl. 1

2500/333A 0VA Kl. 0.5

3000/1A 5VA Kl. 0.5

4000/1A 2.5VA Kl. 0.5

5000/5A 15VA Kl. 1

4000/1A 5VA Kl. 0.5

5000/1A 5VA Kl. 0.5

6000/5A 5VA Kl. 1

5000/5A 15VA Kl. 0.5

6000/1A 10VA Kl. 0.5

6000/1A 15VA Kl. 1

ALO-E 20060

800/1A 7.5VA Kl. 0.2

1000/1A 2.5VA Kl. 0.2

800/1A 5VA Kl. 0.5 S

800/5A 7.5VA Kl. 0.2

800/1A 2.5VA Kl. 0.5

1000/1A 5VA Kl. 1

800/1A 10VA Kl. 1

1000/5A 10VA Kl. 1

1250/5A 2.5VA Kl. 1

1000/333A 0VA Kl. 0.5

1250/5A 15VA Kl. 1

1250/1A 20VA Kl. 1

1250/1A 5VA Kl. 0.5

1500/1A 10VA Kl. 0.5

2000/5A 10VA Kl. 1

2000/1A 5VA Kl. 1

2000/5A 2.5VA Kl. 0.5

2500/5A 20VA Kl. 1

2500/5A 5VA Kl. 1

2500/5A 10VA Kl. 0.5

4000/5A 5VA Kl. 1

6000/333A 0VA Kl. 0.5

6000/5A 2.5VA Kl. 0.5

5000/5A 20VA Kl. 1

6000/1A 20VA Kl. 1

6000/5A 20VA Kl. 1

800/5A 1.5VA Kl. 0.5 S

800/1A 7.5VA Kl. 0.5

800/5A 7.5VA Kl. 0.5 S

1000/1A 10VA Kl. 0.2 S

800/5A 2.5VA Kl. 1

800/5A 10VA Kl. 1

1000/5A 2.5VA Kl. 1

1250/5A 15VA Kl. 0.5

1250/1A 10VA Kl. 0.5

1250/5A 5VA Kl. 1

1500/5A 10VA Kl. 1

1500/1A 2.5VA Kl. 0.5

1600/1A 10VA Kl. 0.5

2000/5A 5VA Kl. 0.5

2000/1A 2.5VA Kl. 0.5

2500/1A 5VA Kl. 0.5

ALO(-E) 20060Aufsteckstromwandler

ALO(-E) 20060
Aufsteckstromwandler
